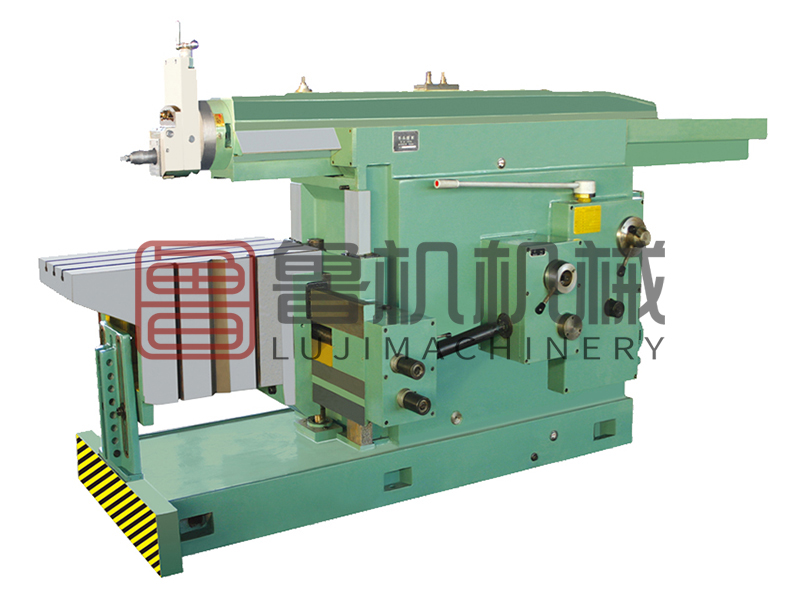

BC60100牛頭刨床

產品簡介與用途
1、牛頭刨床是一種做直線往復運動的刨床，滑枕帶著刨刀，因滑枕前端的刀架形似牛頭而得名。中小型牛頭刨床的主運動大多采用曲柄搖桿機構傳動，故滑枕的移動速度是不均勻的。大型牛頭刨床多采用液壓傳動，滑枕基本上是勻速運動。主要用于單件小批生產中刨削中小型工件上的平面、成形面和溝槽。
2、由于滑枕的返回行程速度大于工作行程速度，采用單刃刨刀加工，且在滑枕回程時不切削，所以牛頭刨床的生產率較低?；韼е俚蹲魉街本€(xiàn)住復運動，刀架可在垂直面內回轉一個角度，并可手動進給，工作臺帶著工件作間歇的橫向或垂直進給運動，常用于加工平面、溝槽和燕尾面等。

在線咨詢 參數咨詢

產品 · 參數

PRODUCT PARAMETERS

主要技術參數		SPECIFICATIONS	BC60100
最大刨削長度		Maximum cutting length	1000mm
滑枕底面到工作臺的最大距離		Max.range of the borizontal movement of the table	400mm
工作臺最大橫向移動距離		Max.distance between the ram bottom and table	800mm
工作臺最大垂直移動距離		Max.length of the vertical movement of table	380mm
工作臺上工作面尺寸（長×寬）		Dimensions of table top surface(L×W)	1000×500mm
刀架行程		Travel of tool head	160mm
滑枕每分鐘往復次數		Number of ram strokes per minute	15、20、29、42、58、83
刀架回轉角度		Swivel of tool head	±60°
刨刀柄最大尺寸（寬×厚）		Maximum size of tool shank(W×T)	30×45mm
工作臺進給量范圍 Range of table feed	水平進給	Horizontal	0.3~3mm
工作臺進給量范圍 Range of table feed	垂直進給	Vertical	0.15~0.5mm
工作臺快速移動速度 Rapid feed of table	水平進給	Horizontal	3mm
工作臺快速移動速度 Rapid feed of table	垂直進給	Vertical	0.5mm
工作臺中央T型槽尺寸		Width of central T-slot of table	22mm
主電機功率		Power of motor	7.50kw
外形尺寸（長×寬×高）		Overall dimensions(L×W×H)	3640×1575×1780mm
凈重/毛重		N.W/G.W	4870/5150kg
