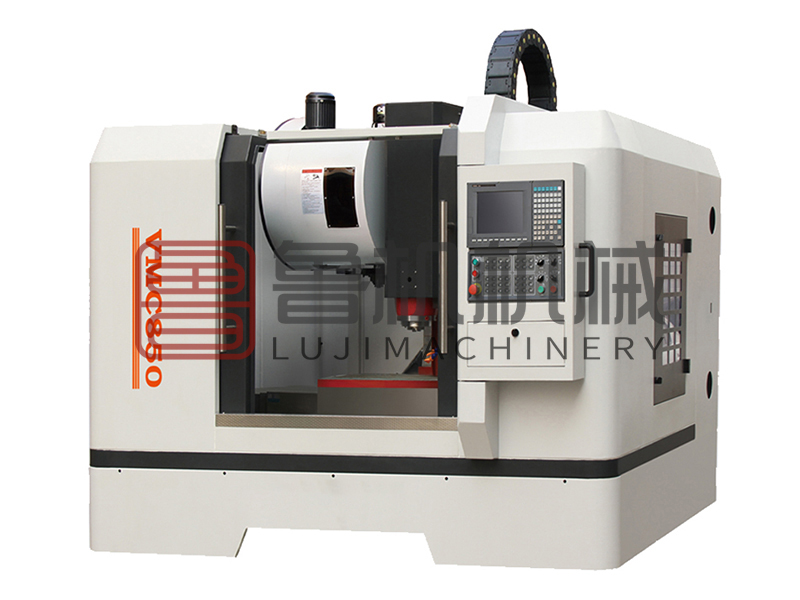

VMC850加工中心

VMC850立式數控加工中心是中等規格的自動加工設備，從總體布局，部件結構和連接，主軸、進給等關鍵組件技術參數和技術要求的確定，基礎零件的結構，到外觀形象，均針對使用狀態要求，在設計上采用了較高的設計技術和設計技巧，從根本上先天性保證了機床的精度、剛性、可靠性和穩定性，具有使用上的安全性和宜人性，其外觀形象和制作精細程度可與進口先進設備相妣美。在生產制造過程中，嚴格執行國家相關標準和國際標準的檢測實驗方法。

在線咨詢參數咨詢

產品 · 參數

PRODUCT PARAMETERS

主要技術參數	SPECIFICATIONS	VMC850
行程	Travel
X軸行程	X-Axis Travel	800mm
Y軸行程	Y-Axis Travel	500mm
Z軸行程	Z-Axis Travel	500mm
主軸端面至工作臺距離	Spindle Nose To Table	120-620mm
主軸中心至立柱導軌	Spindle Axis To Column	560mm
進給	cutting feed
X軸快速移動	X Axis rapid feed speed	36m/min
Y軸快速移動	Y Axis rapid feed speed	36m/min
Z軸快速移動	Z Axis rapid feed speed	36m/min
切削進給	Cutting feed	1-10m/min
推薦三軸伺服電機扭矩		X/Y:11.5 N.m Z:22 N.m
工作臺	Table
工作臺面積	Table size	1000×500mm
最大承重	Max weight on table	400Kg
工作臺面距地面高度	working from the ground surace height	約800mm
T型槽	T-slot	3×18×130mm
主軸	Spindle
選配	Standard	皮帶式	直結式(選配)
轉速	Speed	8000 rpm	12000rpm
主軸錐孔	Spindle taper	BT40	BT40
推薦主電機功率	Power of main motor	7.5KW	5.5KW
機械精度	Machine Accuracy
定位精度（JIS標準）	positioning accuracy	±0.008/300mm
重復定位精度（JIS標準）	Repeat positioning accuracy	±0.005mm
自動換刀系統	Automatic tool changer
刀庫類及刀具數量	Capacity of tools	刀臂式 24PCS
換刀時間	Change times	2sec at 50Hz
機床外形尺寸及重量	Machine overall dimension and weight
機器重量(約)	Machine weight	約4000Kg
機床外形尺寸	Machine overall dimension	約2600×2200×2400mm
